Hallo Leute, wenn Sie jemals mit Drehtischgetrieben gearbeitet haben – egal, ob Sie Maschinenschlosser, Wirtschaftsingenieur oder sogar ein Bastler sind, der sich mit kundenspezifischer Automatisierung beschäftigt –, wissen Sie, dass das Getriebe in Kombination mit diesem Drehtisch entscheidend ist. Ich verkaufe nun schon seit über 12 Jahren Drehtischgetriebe, und ich kann Ihnen sagen, ich habe viel zu viele Leute gesehen, die sich das erste handelsübliche Getriebe geschnappt haben, das sie gefunden haben, nur um am Ende etwas zu bekommen, das mitten im Betrieb stehenbleibt, nach 6 Monaten verschleißt oder die benötigte Last nicht bewältigen kann. Heute erkläre ich Ihnen genau, wie Sie das richtige Getriebe für Ihre Drehtischausrüstung auswählen – kein Jargon, sondern nur echtes Gerede von jemandem, der in Ihrer Lage war und viele der Teile bezieht, die zu diesen Systemen passen (z. B. lasergeschnittene Edelstahlplatten für verstärkte Flansche, schauen Sie sich das hier an, wenn Sie neugierig sind).
Lassen Sie uns zunächst zum gleichen Schluss kommen: Ein Drehtisch ist nicht nur ein rotierender Teller. Damit können Sie Werkstücke auf CNC-Fräsmaschinen, Montagelinien, Materialtransportsystemen und sogar großen Druckmaschinen drehen. Das Getriebe ist der Muskel, der dafür sorgt, dass die Rotation sanft, gleichmäßig und stark genug ist, um schwere Lasten zu heben oder zu drehen. Wenn Sie das falsche Getriebe weglassen, ist Ihr gesamtes Setup eine tickende Zeitbombe. Beginnen wir mit dem größten Faktor, den die Leute übersehen: der Tragfähigkeit.
Bei der Belastung geht es nicht nur darum, wie viel Gewicht Sie auf dem Tisch drehen. Es handelt sich um zwei Dinge: statische Belastung (das Gewicht, das still auf dem Tisch sitzt) und dynamische Belastung (die Kraft, wenn Sie mit dem Drehen beginnen, beschleunigen, verlangsamen oder sogar Druck auf das Werkstück ausüben, während es sich dreht – wie eine Fräse, die Metall schneidet). Viele Leute, mit denen ich spreche, schauen nur auf die statische Zahl, und das ist ein Fehler. Wenn Sie einen 500-Pfund-Stahlblock bearbeiten, kann die dynamische Belastung beim Eingreifen des Werkzeugs doppelt so hoch sein wie der statische Wert, und ein Getriebe, das für 500-Pfund-Statik ausgelegt ist, wird schneller kaputt gehen als ein billiger Lautsprecher auf einer Metallmesse.
Zum Beispiel: Letztes Jahr kam ein Kunde mit einem Drehtischgetriebe für eine kleine Automobilkomponentenlinie zu mir. Er wählte ein Getriebe, das für eine statische Belastung von 1.000 Pfund ausgelegt war, aber er drehte Teile mit einem Gewicht von 1.800 Pfund plus der Kraft des Pick-and-Place-Roboters, der sie mitten in der Drehung ergriff. Sein erster Testlauf? Die Ausrüstung wurde 3 Tage später zerlegt. Wir haben ein Getriebe ausgetauscht, das für eine dynamische Belastung von 2.200 Pfund ausgelegt ist, und er betreibt es immer noch 18 Monate später. Wenn Sie an Automobilteilen arbeiten, möchten Sie vielleicht Teile, die wiederholter Beanspruchung standhalten – wir können Ihnen maßgeschneiderte Automobilkomponenten liefern, die Ihren Getriebespezifikationen entsprechen, kein Einheitsmüll.
Als nächstes: Rotationsgeschwindigkeit. Auch hier hängt „richtig“ von Ihrem Anwendungsfall ab. Die Drehzahl der Drehtischgetriebe reicht von etwa 1 U/min für schwere Bearbeitungen bis zu 100+ U/min für leichte Montagearbeiten. Wenn Sie CNC-Fräsen durchführen, benötigen Sie eine langsame, präzise und konstante Geschwindigkeit – hohe Geschwindigkeiten verursachen Vibrationen, die Ihre Schnitte beeinträchtigen und sogar empfindliche Werkstücke reißen lassen. Bei Verpackungslinien benötigen Sie möglicherweise eine schnellere Rotation, um die Linie in Bewegung zu halten, aber selbst dann möchten Sie nicht, dass die Rotation so schnell erfolgt, dass Teile vom Tisch fliegen.
Profi-Tipp aus dem Shop: Vergessen Sie bei der Geschwindigkeitsberechnung nicht das Übersetzungsverhältnis. Die Drehzahl Ihres Motors (z. B. 1.750 U/min bei einem Standard-Elektromotor) multipliziert mit dem Übersetzungsverhältnis ergibt die Drehzahl Ihres Drehtisches. Wenn Sie zum Fräsen eines Werkstücks mit 10 Fuß Durchmesser 2 U/min benötigen, benötigen Sie ein Übersetzungsverhältnis von etwa 875:1. Wenn Sie dieses Verhältnis durcheinander bringen, sind Sie entweder viel zu langsam zum Arbeiten oder viel zu schnell, um es kontrollieren zu können. Ich hatte ein paar Kunden, die versucht haben, die Berechnung des Übersetzungsverhältnisses zu überspringen, und am Ende hatten sie einen Drehtisch, der sich so schnell drehte, dass er ein Küchenmixer hätte sein können – definitiv nicht das, was man für Präzisionsarbeiten braucht.
Dann gibt es Drehmoment. Das Drehmoment dreht die Last, oder? Nicht Pferdestärken – die Leute verwechseln diese beiden ständig. Pferdestärken geben an, wie schnell Sie arbeiten. Das Drehmoment gibt an, wie viel Kraft Sie benötigen, um diese Arbeit auszuführen. Bei Drehtischen, insbesondere bei schweren, ist das Drehmoment entscheidend. Wenn Ihr Getriebe nicht über genügend Drehmoment verfügt, dreht es sich auch bei richtiger Geschwindigkeit nur schwer, was zu Schlupf, Verschleiß an den Zahnradzähnen oder sogar zur Überhitzung und zum Durchbrennen des Motors führt.
Wie berechnet man das erforderliche Drehmoment? Es ist eine einfache Formel, aber ich erspare Ihnen das Lehrbuch: Multiplizieren Sie den Lastradius (halber Durchmesser Ihres Drehtisches) mit dem Lastgewicht und addieren Sie dann aus Sicherheitsgründen 20–30 % hinzu. Wenn Ihr Tisch einen Durchmesser von 4 Fuß (Radius 2 Fuß) hat und Ihre Last 500 Pfund beträgt, sind das 2*500 = 1.000 lb-ft plus 250 lb aus Sicherheitsgründen. Sie benötigen also ein Getriebe mit einer Nenndrehkraft von mindestens 1.250 lb-ft. Billige Getriebehersteller bieten niedrige Drehmomentwerte an. Überprüfen Sie daher immer die Volllast im Vergleich zur Spitzenlast. Viele unserer Kunden von Drehtischgetrieben wenden sich an uns, nachdem sie sich von den Anbietern, die die Drehmomentangaben übertreiben, verärgert haben. Daher liefern wir immer echte, getestete Spezifikationen, egal was passiert.
Nun, Montagestil und Platz. Sie können das leistungsstärkste Getriebe der Welt haben, aber wenn es nicht dorthin passt, wo Ihr Drehtischgetriebe hingehört, ist es nutzlos. Es gibt drei Hauptmontagearten: Flanschmontage, Wellenmontage und Fußmontage. Am gebräuchlichsten ist die Flanschmontage bei Drehtischen. Dabei wird das Getriebe direkt an der Unterseite des Drehtisches verschraubt, sodass die Mitte des Getriebes perfekt ausgerichtet ist. Dazu benötigen Sie einen Außenflansch, der zum Schraubenmuster des Drehtisches passt. Wenn Sie zusätzliche Steifigkeit benötigen, können wir Präzisionsflanschteile liefern, die zu unseren Zahnradsätzen passen und aus lasergeschnittenem Edelstahlblech bestehen, das sich unter Last nicht verzieht.
Bei der Wellenmontage wird das Getriebe an einer Welle befestigt, die durch den Drehtisch verläuft. Dies eignet sich gut für kleinere Tische. Die Fußhalterung eignet sich für größere Industrietische, bei denen das Getriebe an einer separaten Basis am Boden oder Rahmen befestigt wird. Vergessen Sie nicht, den Freiraum rund um das Getriebe zu prüfen – wenn sich Rohre, Kabel oder andere Geräte in der Nähe befinden, passt ein Getriebe mit großer Fußmontage möglicherweise nicht. Letzten Monat hatte ein Kunde einen Drehtisch mit 6 Fuß Durchmesser und dachte, eine Fußmontage würde funktionieren, aber das vorhandene Förderband seiner Linie war im Weg, also haben wir ihn auf ein Flanschgetriebe umgestellt und er war ohne Änderungen einsatzbereit.
Umweltfaktoren – das ist der Teil, aufgrund dessen viele Menschen schlafen. Wo wird Ihre Drehtischausrüstung untergebracht? Ist es in einer staubigen Maschinenwerkstatt, wo Metallspäne auf jedes Teil gelangen? Befindet es sich draußen und ist es Regen, Schnee und Temperaturschwankungen ausgesetzt? Befindet es sich in einem Lebensmittelverarbeitungsbetrieb, wo es waschbar und lebensmittelecht sein muss? Für staubige Umgebungen benötigen Sie ein Getriebe mit abgedichteten Lagern und einem Schutzgehäuse, um Schmutz fernzuhalten. Für den Außenbereich sind korrosionsbeständige Materialien – Aluminium oder Edelstahl – nicht verhandelbar, da normaler Stahl innerhalb eines Jahres rostet. Für Lebensmittelanlagen benötigen Sie Getriebe mit Schmiermitteln in Lebensmittelqualität und ohne Spalten, in denen Bakterien wachsen können.

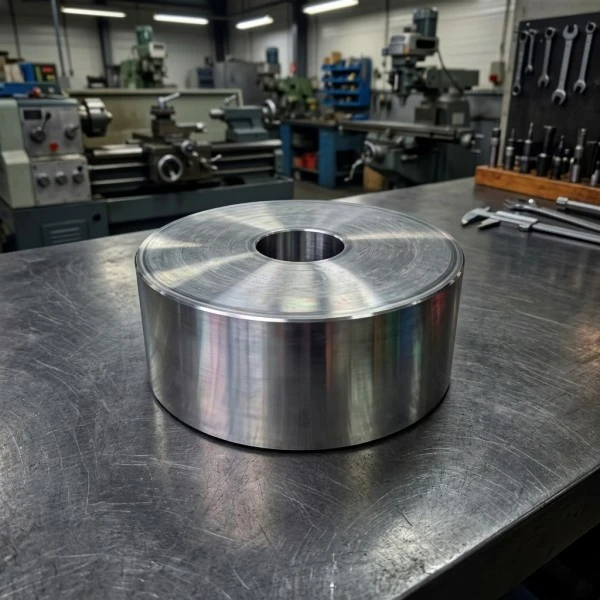

Ich hatte vor ein paar Jahren einen Kunden, der ein billiges Getriebe für einen Drehtisch in einem Sägewerk kaufte – überall Staub, Temperaturschwankungen von 30 °F in der Nacht bis 100 °F tagsüber. Die Kunststoffdichtung des Getriebes riss innerhalb von zwei Monaten, Staub drang ein und das Getriebe blockierte. Wir haben es durch ein abgedichtetes Getriebe aus Gusseisen mit temperaturbeständigen Dichtungen ersetzt und es läuft auch sieben Jahre später immer noch in dieser Mühle. Wenn Sie eine Hochleistungsanwendung wie das Sägen großer Materialien haben, arbeiten wir mit Kunden an Getriebe- und Riemenscheibenkonfigurationen, die dieser Art von Belastung standhalten. Schauen Sie sich diesen von uns gelieferten integrierten Sägeriemenscheibenkörper mit großem Durchmesser an, der perfekt zu Hochleistungsgetrieben für Sägelinien-Drehtische passt.
Eine andere Sache: Wartung und Servicefreundlichkeit. Seien wir ehrlich: Kein Getriebe hält ewig. Manche benötigen jedes Jahr einen Ölwechsel, andere sind lebenslang versiegelt. Wenn Sie wie ein Vertriebszentrum rund um die Uhr in Betrieb sind, können Sie es sich nicht leisten, drei Tage lang stillzulegen, um ein versiegeltes Getriebe auszutauschen. Sie benötigen ein Getriebe, bei dem Sie problemlos Öl ablassen und nachfüllen können oder bei dem Sie sogar einzelne Teile austauschen können, wenn etwas schief geht (z. B. eine Wellenhülse, die viel günstiger ist als der Austausch des gesamten Getriebes). Für den leichten Hobbygebrauch mag ein abgedichtetes Getriebe in Ordnung sein, aber für den industriellen Einsatz ist die Wartungsfreundlichkeit von großer Bedeutung. Ich frage Kunden immer: Haben Sie ein Wartungsteam, das sich um die Getriebewartung kümmert, oder benötigen Sie etwas, das nahezu wartungsfrei ist? Allein diese Frage erspart den Menschen so viel Kopfzerbrechen.
Warten Sie, lassen Sie uns auch über den Getriebetyp sprechen, denn dieser hängt direkt mit dem Getriebe zusammen. Die meisten Rundtischgetriebe verwenden entweder Schneckengetriebe oder Planetengetriebe. Schneckengetriebe eignen sich für hohes Drehmoment und niedrige Geschwindigkeit und sind selbsthemmend (damit sich Ihr Tisch nicht rückwärts dreht, wenn der Motor ausgeschaltet ist). Das ist ein großes Plus an Sicherheit – wenn Sie schwere Lasten transportieren, möchten Sie nicht, dass der Tisch bei einem Stromausfall umfällt. Planetengetriebe sind effizienter, leichter und eignen sich für Anwendungen, bei denen eine konstante Geschwindigkeit und weniger Spiel erforderlich sind (Spiel ist das „Spiel“ zwischen den Zahnradzähnen, das zu fehlenden Schritten führt, was sich negativ auf Präzisionsarbeiten auswirkt).
Ich empfehle Schneckengetriebe für schwere Anwendungen mit niedriger Geschwindigkeit (z. B. große Mühlentische) und Planetengetriebe für leichte bis mittlere Präzisionsanwendungen (z. B. Montagelinien). Spiel ist bei CNC-Arbeiten ein großes Problem – zu viel Spiel bedeutet, dass Ihre Schnitte um ein paar Tausendstel Zoll abweichen, was sich bei großen Arbeiten schnell summiert. Wenn Sie hochpräzise Arbeiten ausführen, achten Sie auf ein Getriebe mit weniger als 0,5 Grad Spiel. Viele preisgünstige Getriebe haben einen Grad von 2+, was für den Transport von Kisten in Ordnung ist, aber nicht gut für die Bearbeitung von Aluminiumteilen, bei denen ein Fehler von 0,001 Zoll das gesamte Werkstück ruiniert.
Lassen Sie uns dies mit einer kurzen Checkliste abschließen, um sicherzustellen, dass Sie nichts verpassen:
- Berechnen Sie sowohl die statische als auch die dynamische Belastung und addieren Sie einen Sicherheitsfaktor von 20–30 %. Nicht mehr nur statische Last verwenden!
- Ermitteln Sie die erforderliche Geschwindigkeit und das Übersetzungsverhältnis, um genau diese Rotationsrate zu erreichen.
- Berechnen Sie das Drehmoment – denken Sie daran, das ist Ihr Arbeitstier, nicht die Pferdestärke.
- Passen Sie den Montagestil an Ihren Raum und das Design des Drehtisches an.
- Berücksichtigen Sie Ihre Umgebung (Staub, Feuchtigkeit, Temperatur), um das richtige Material und die richtigen Dichtungen auszuwählen.
- Entscheiden Sie sich je nach den Anforderungen Ihrer Anwendung an Drehmoment, Präzision und Verriegelung zwischen Schnecken- oder Planetengetriebe.
- Prüfen Sie, ob das Getriebe für den Wartungsplan Ihres Betriebs geeignet ist.
Letztendlich ist es der schlimmste Fehler, den man machen kann, wenn man es überstürzt. Ich habe Kunden erlebt, die bei einem billigen Getriebe 100 US-Dollar gespart haben, nur um dann 10.000 US-Dollar durch Ausfallzeit einzubüßen, wenn das Getriebe kaputt geht. Unsere Aufgabe als Lieferant von Drehtischgetrieben besteht nicht nur darin, Ihnen ein Teil zu verkaufen, sondern Ihnen bei der Auswahl des Getriebes zu helfen, das für Ihre spezifische Aufgabe geeignet ist. Egal, ob Sie kundenspezifische Automobilmaschinen, eine Verpackungslinie oder eine große CNC-Anlage bauen, wir können Ihnen das richtige Getriebe sowie alle ergänzenden Teile liefern, die Sie benötigen – von kundenspezifischen Automobilkomponenten bis hin zu Präzisionswellenhülsenbuchsen.
Wenn Sie es satt haben, zu raten, oder wenn Sie ein Drehtisch-Getriebeprojekt haben und Getriebespezifikationen von jemandem ausführen lassen müssen, der diese Systeme tatsächlich jeden Tag verwendet, wenden Sie sich an uns. Bei uns gibt es keine Einheitslösungen, und wir übertreiben nicht die Zahlen, um einen Verkauf zu erzielen. Sorgen wir dafür, dass Ihr Rundtisch-Setup funktioniert und nicht innerhalb von 6 Monaten kaputt geht.
Referenzen
- Machinery's Handbook, 31. Auflage: Getriebeauswahl und -anwendung für Industriesysteme
- ANSI/AGMA-Standard 2001-C95: Standard für die Bewertung der Getriebekapazität und -auswahl
- Anwendungsleitfaden für Industriegetriebe, Motion Control Association, 2022
- Umweltaspekte für industrielle Kraftübertragungskomponenten, Plant Engineering Magazine, 2021
